当前位置 > 首页 > 产品展示 - 各式滚丝轮展示
-
我工厂生产的滚丝轮采用日本原装进口优质的冷作模具钢,一般有DC53、SLD、SKD11等材质,所有材质都采用真空炉热处理,然后再用原装进口的瑞士莱森豪尔螺纹磨研磨磨牙加工。滚丝轮的寿命与选材、加工设备、牙形工艺、热处理工艺有很大的关系,其中热处理工艺尤其重要,因此我工厂投入日本品牌真空炉热处理,再由技术纯熟的工作人员认真的执行每一个细小的环节,因此使得滚丝轮的寿命有大大提高。
滚丝轮的设计:
1 材料的选择:首先应选用性能良好的冷作模具钢材,我司推荐的DC53/SKD11/SLD材质具有良好的韧性和耐磨 性,经真空热处理后硬度可达HRC58-63度,我们会针对不同的工件材质来做相对应的热处理硬度。
2)滚丝轮的外形结构,常用的滚丝机主轴有:25.4、40、50.5、54、70、75、80、85、110及部分特殊直径主轴,滚丝轮的外径范围选取由滚丝机的型号行程大小决定,确定具体的螺纹头数,厚度可根据零件螺纹部分长度制成单边、双边、穿滚(串滚、滚通)使用。
3) 滚丝轮的牙形设计,我司可订制如:一般尖牙(M、UNC、UNF、BSW)、梯形牙(TW、TM、TR)、滚珠丝杆珠形牙轮、蜗杆牙(爱克姆ACME)、航空MJ、UNJF滚牙轮、管用牙(PT、PS、NPT、NPS)、针车牙(SM)、脚踏车用牙(BC牙)、滚花轮(直纹花、钻石花、网纹花)、固定齿直花、花键、螺旋齿花键、斜齿轮牙轮,甚至各式成型滚牙轮、特殊规格、节距均可订制,也可根据样件代为设计制作。可依客人提供之外径、孔径、厚度、键槽订制。欢迎广大客户来图、来样定购!4) 对于金属拉伸要求较高的螺
栓(主要就应用在飞机零配件上),
不完全牙部的牙底需要进行圆弧加
工,为此,我们可以对滚丝轮/滚
牙轮的角部进行圆弧倒角加工,
根据不同的精度要求进行圆弧倒角
加工,以此提升滚丝轮的寿命。

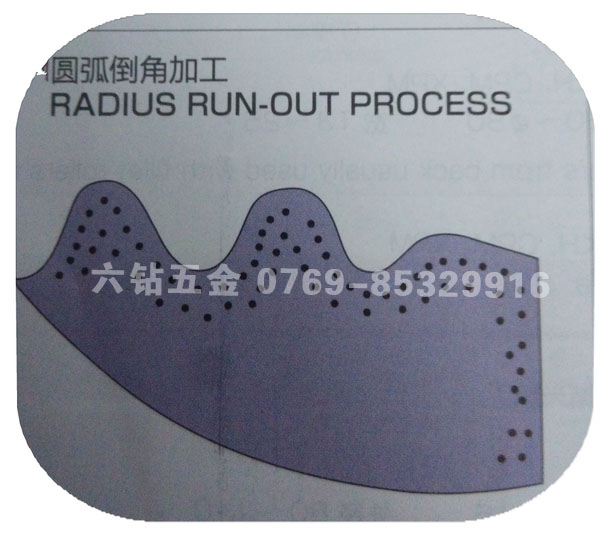

MJ、UNJC、UNJF、汽车高强度
螺栓专用圆弧倒角示意简图:一:一般尖牙(M、UNC、UNF、BSW),可依客户提供的工件样品,牙轮外径×孔径×厚度×键槽-规格制造固定式、滚通式、串滚式
四:标准直花、网纹花花键直花、固定齿、滚丝轮;可依客户提供的工件样品,牙轮外径×孔径×厚度×键槽-规格制造普通级、研磨级滚花轮
五:航空MJ、UNJF、UNJC以及特细牙各式非标滚丝轮;可依客户提供的工件样品,牙轮外径×孔径×厚度×键槽-规格制造固定式、滚通式、串滚式
六:PT/PS/PF/NPT/NPS管用滚丝轮;可依客户提供的工件样品,牙轮外径×孔径×厚度×键槽-规格设计订制!
七:各式特殊滚丝轮--滚光轮、成形轮、沟槽轮、刻字轮;可依客户提供的工件样品,牙轮外径×孔径×厚度×键槽-规格订制
